WB1/WB2型電動往復泵

產品介紹

WB1/WB2型電動往復泵--產品概述：

WB1/WB2型電動往復泵（簡稱WB電動往復泵）過流部分分為兩種材質，鑄鐵材質專用于抽吸清水或油類制品或其它無腐蝕性之液體，不銹鋼材質，由1Cr18Ni9Ti鋼制成。適用于抽送各種酸堿類液體，電動往復泵特別適用于槽車卸車之用，及其它需要自吸的場合。本往復泵最高輸送介質溫度150℃，如用戶要求更高溫度，請選WBR型電動高溫往復泵。電動往復泵機座分為1＃、2＃、3＃，減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用本單位特制的碗形聚四氟乙烯環、耐磨、耐腐、密封性好。上海意嘉電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動作靈敏、密閉可靠。根據不同流量和壓力，配用不同電機，即可達到用戶的使用要求。

WB1/WB2型電動往復泵--產品用途：

wb1、wb2往復泵系列。主要用于遠距離輸送水，碼頭輸送用品，泵輸送原油、甲醇。油罐車、油庫裝卸、熱水回收及循環用于制藥、釀造、化工、石油等行業的工藝流程中都可使用本系列。本系列最高輸送介質溫度為150℃。

WB1/WB2型電動往復泵--主要特點：

wb1、wb2系列電動往復泵的減速箱采用皮帶齒輪二級變速，潤滑采用飛濺方式，結構緊湊、設計先進，不銹鋼泵活塞環采用上海意嘉特制的碗形聚四氟乙烯環，耐磨、耐腐、密封性好。ＷＢ電動往復泵高壓型采用柱塞雙閥結構，低壓型采用活塞球閥結構，該設計動靈敏、封閉可靠根據不同流量和壓力，配用不同電機，可達到用戶的使用要求。

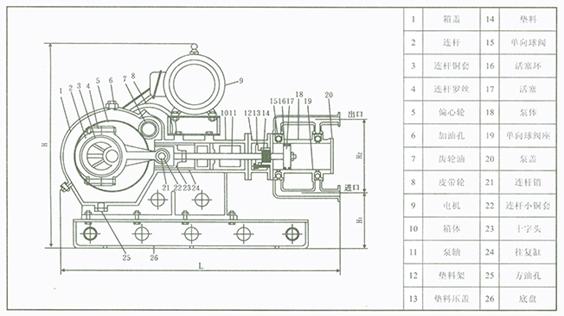

結構簡圖

WB型電動往復泵性能規格

WB1往復泵機座系列

型號	流量（m3/h）	壓力（kg/cm2）	活塞直徑（mm）	活塞行程（mm）	電機功率（r/kw）	往復次數（z/min）	吸入口尺寸（法蘭）	排出口尺寸（法蘭）	重量（kg）
WB1-0.75/16	0.75	16	36	100	1450/2.2	130	1″	1″	370
WB1-0.75/25	0.75	25	36	100	1450/3	130	1″	1″	370
WB1-0.75/40	0.75	40	36	100	1450/4	130	1″	1″	370
WB1-6/5	6	5	100	100	1450/4	65	11/2″	11/2″	370
WB1-6/10	6	10	100	100	1450/5.5	65	11/2″	11/2″	370
WB1-10/7	10	7	160	100	1450/7.5	45	21/2″	21/2″	400
WB1-13/3	13	3	160	100	1450/5.5	65	21/2″	21/2″	400
WB1-13/6	13	6	160	100	1450/7.5	65	21/2″	21/2″	420

WB2往復泵機座系列

型號	流量（m3/h）	壓力（kg/cm2）	活塞直徑（mm）	活塞行程（mm）	電機功率（r/kw）	往復次數（z/min）	吸入口尺寸（法蘭）	排出口尺寸（法蘭）	重量（kg）
WB2-1/120	1	120	36	120	1450/7.5	145	1″	1″	700
WB2-2/60	2	60	50	120	1450/7.5	145	1″	1″	720
WB2-10/15	10	15	160	120	1450/7.5	37	21/2″	21/2″	740
WB2-10/25	10	25	160	120	1450/18.5	37	21/2″	21/2″	760
WB2-20/5	20	5	160	120	1450/7.5	73	21/2″	21/2″	760
WB2-20/10	20	10	160	120	1450/11	73	21/2″	21/2″	760
WB2-30/3	30	3	210	120	1450/7.5	73	4″	4″	790
WB2-30/6	30	6	210	120	1450/11	73	4″	4″	790

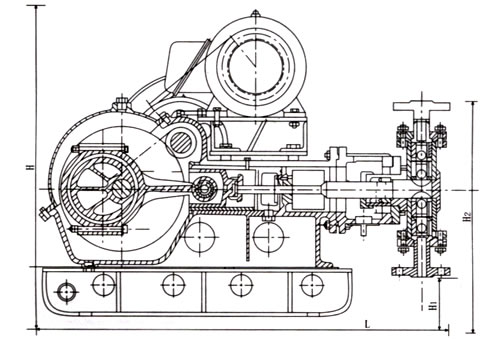

電動往復泵底腳安裝尺寸與外形尺寸

機座號	L1	L2	底腳孔	長(L)	寬(D)	高(H)	H1	H2
WB1-0.75/16	360	590	4-ф20	965	650	810	120	475
WB1-0.75/25	360	590	4-ф20	965	650	810	120	475
WB1-0.75/40	360	590	4-ф20	965	650	810	120	475
WB1-10/7	360	400	6-ф20	965	650	810	120	475
WB1-13/3	360	400	6-ф20	965	650	810	120	475
WB1-13/6	360	400	6-ф20	965	650	810	120	475
WB1-6/5	360	400	6-ф20	965	650	810	120	475
WB1-6/10	360	400	6-ф20	965	650	810	120	475
WB2-10/15	420	400	6-ф22	1530	700	940	130	740
WB2-10/25	420	400	6-ф22	1530	700	940	130	740
WB2-20/5	420	400	6-ф22	1530	700	940	130	740
WB2-20/10	420	400	6-ф22	1530	700	940	130	740
WB2-1/120	420	400	6-ф22	1530	700	940	130	740
WB2-2/60	420	400	6-ф22	1530	700	940	130	740
