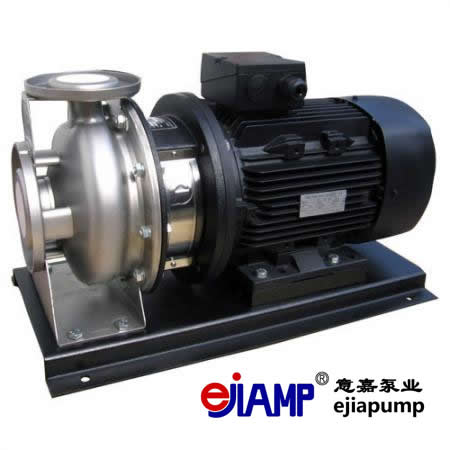

臥式不銹鋼單級離心泵ZS65-40-200/7.5

作者:管理員 來源: 日期:25-06-04 閱讀:次

在工業和民用的眾多領域中,泵類設備的作用舉足輕重。其中,ZS 臥式管道離心泵、ZS 輕型臥式管道泵、ZS 沖壓式不銹鋼離心泵等類型以其獨特的優勢被廣泛應用。今天,我們著重介紹臥式不銹鋼單級離心泵 ZS65 - 40 - 200/7.5 這款產品。

ZS型不銹鋼臥式單級離心泵采用不銹鋼板沖壓脹型焊接等先進工藝制成,是國內首創的新一代離心泵,可替代傳統的 IS 單級離心泵和一般的耐腐蝕泵。臥式不銹鋼單級離心泵 ZS65 - 40 - 200/7.5 作為 ZS 系列中的一員,具有外形美觀、結構輕巧、高效節能、經久耐用和耐輕腐蝕、低噪音等特點。

這款泵是一種適應范圍較廣的多功能產品,可以輸送各種包括水或工業液體在內的不同介質,適用于不同溫度、流量和壓力范圍。其典型應用十分廣泛,在供水方面,可用于水廠過濾、輸送及分區送水和主管增壓;在工業增壓領域,適用于流程水系統、清洗系統;在工業液體輸送上,能用于鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送等;還可用于水處理的蒸餾系統或分離器、游泳池等,另外在農田灌溉、石油化工、醫藥衛生等方面也能發揮重要作用。

在安裝條件上,ZS65 - 40 - 200/7.5 為泵軸直聯型聯結,由泵、泵軸和標準電機組成。泵應安裝在通風且防冰凍的地方,安裝時要保證在使用時泵不受系統管路的張力影響。如果泵安裝在戶外,必須配置合適的外罩以防止電氣元件進水或凝露。為了方便于檢查和維修,在機組的周圍應必須留有足夠的空間。電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害。泵應水平安裝在基座上,水平方向為泵的吸入口,垂直方向為泵的排出口。



其運行條件也有明確要求,適用于清潔、稀薄、非易燃易爆并不含有固體顆粒和纖維的液體,液體溫度需在 - 20℃至 + 100℃之間,環境溫度最高 + 40℃,最高海拔 1000 米,系統最高壓力 10bar。

該泵配備的電機為全封閉、風冷式二極標準電機,防護等級為 IP55,絕緣等級為 F,標準電壓有 50Hz 1×220V 和 3×380V 兩種。

在性能參數方面,臥式不銹鋼單級離心泵 ZS65 - 40 - 200/7.5 的揚程為 46m,流量為 25m3/h,電機功率為 7.5KW,轉速為 2900r/min。

在使用該泵時,其曲線條件也需關注。曲線容差符合 ISO9906 附錄 A,所有曲線都是基于電壓 3×380V,電機在恒速 2900rpm 或 2950rpm 時的測量值,試驗用介質為溫度在 20 度,不含有任何固體雜質的清水。泵不應在低于曲線中規定最小流量或在高于曲線中規定最大流量的情況下進行工作。如果泵送液體的粘度或密度不同于水,則須對電機功率進行調整。如果泵中的壓力低于輸送液體的蒸汽壓力,可能發生氣蝕,為避免氣蝕,確保泵進口側有一最小壓力,最大吸程 H[m]可通過特定公式計算,但一般情況下不進行以上計算,只有在液體溫度較高、液體流速超過了額定值、吸程較大或進口管路較長、系統壓力太小、進口條件較差等情況下才要對 H 進行計算。

臥式不銹鋼單級離心泵 ZS65 - 40 - 200/7.5 憑借其先進的制造工藝、廣泛的應用范圍、合理的性能參數和明確的使用條件,在眾多領域都能提供可靠的液體輸送解決方案,是一款值得信賴的泵類產品。

型號
揚程
流量(m3/h)
電機功率(KW)
轉速(r/min)
ZS50-32-160/1.1
18
6.3
1.1
2900
ZS50-32-160/1.5
20
12.5
1.5
2900
ZS50-32-160/2.2
25
12.5
2.2
2900
ZS50-32-200/3.0
32
12.5
3.0
2900
ZS50-32-200/4.0
42
12.5
4.0
2900
ZS50-32-200/5.5
54
12.5
5.5
2900
ZS65-40-125/1.5
13
25
1.5
2900
ZS65-40-125/2.2
18
25
2.2
2900
ZS65-40-125/3.0
24
25
3.0
2900
ZS65-40-160/4.0
28
25
4.0
2900
ZS65-40-200/5.5
36
25
5.5
2900
ZS65-40-200/7.5
46
25
7.5
2900
ZS65-40-200/11.0
62
25
11.0
2950
ZS65-50-125/3.0
13
50
3.0
2900
ZS65-50-125/4.0
18
50
4.0
2900
ZS65-50-160/5.5
25
50
5.5
2900
ZS65-50-200/7.5
32
50
7.5
2900
ZS65-50-200/9.2
40
50
9.2
2900
ZS65-50-200/11.0
48
50
11.0
2950
ZS65-50-200/15.0
58
50
15.0
2950
ZS65-50-200/18.5
68
50
18.5
2950
