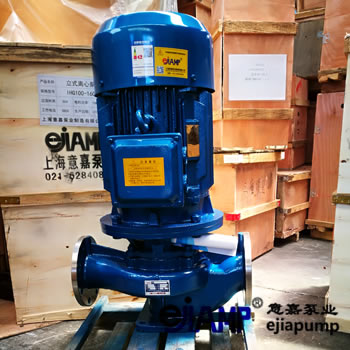

ISG管道離心泵是一種新型的節能泵，集離心泵和管道泵的優點于一身，具有高效節能、運行穩定、安裝簡便等諸多優勢，廣泛應用于工業和民用建筑給排水、消防增壓、暖通空調循環、遠距離輸水等領域。以下將對ISG管道離心泵的詳細信息進行介紹。

ISG管道離心泵采用先進的水力模型和機械設計理念，經過嚴格的測試和優化，旨在為用戶提供可靠、高效的液體輸送解決方案。該泵的結構緊湊，占地面積小，可直接安裝在管道上，減少了安裝空間和成本。其過流部件選用優質的材料制造，具有良好的耐腐蝕性和耐磨性，延長了泵的使用壽命。

ISG管道離心泵的型號由一系列字母和數字組成，每個部分都代表著特定的含義。例如，ISG50-160(I)A，其中“ISG”為產品系列代號；“50”表示泵的進口直徑（mm）；“160”表示葉輪名義直徑（mm）；“(I)”表示流量分類（若沒有此標識則為基本型）；“A”表示葉輪經過第一次切割。通過型號，用戶可以快速了解泵的基本參數和性能特點。

1. 流量：ISG管道離心泵的流量范圍廣泛，從每小時幾立方米到幾百立方米不等，具體流量數值根據不同的型號而定。用戶在選擇泵時，應根據實際需求確定所需的流量大小，以確保泵能夠滿足系統的工作要求。

??2. 揚程：揚程是衡量泵能夠將液體提升高度的重要參數。ISG管道離心泵的揚程范圍從十幾米到上百米，不同型號的泵具有不同的揚程能力。在實際應用中，需要根據輸送液體的高度、管道阻力等因素來選擇合適揚程的泵。

??3. 轉速：該泵的轉速通常為2900r/min或1450r/min，轉速的選擇會影響泵的流量、揚程和功率等性能參數。一般來說，轉速越高，泵的流量和揚程越大，但功率也相應增加。用戶應根據實際工況和節能要求來選擇合適的轉速。

??4. 功率：功率包括軸功率和電機功率。軸功率是指泵在運行過程中所需的功率，而電機功率則是驅動泵運行的電機所配備的功率。電機功率通常會略大于軸功率，以確保電機能夠正常驅動泵運行，并具有一定的過載能力。具體的功率數值會根據泵的型號、流量、揚程等參數而有所不同。

??5. 效率：ISG管道離心泵具有較高的效率，這意味著在相同的流量和揚程要求下，該泵能夠消耗更少的電能，從而降低運行成本。泵的效率受到多種因素的影響，如葉輪設計、泵體結構、流體性質等。在實際使用中，應注意保持泵的良好運行狀態，以確保其始終處于高效運行區間。

??6. 汽蝕余量：汽蝕余量是指泵在工作時，為了防止液體在泵內發生汽蝕現象，泵進口處單位重量液體所具有的超過汽化壓力的富余能量。ISG管道離心泵的汽蝕余量數值根據不同型號有所差異，用戶在安裝和使用泵時，應確保泵的實際汽蝕余量大于必需汽蝕余量，以避免汽蝕現象的發生，保證泵的正常運行。

1. 泵體：泵體采用優質鑄鐵或不銹鋼材質制造，具有良好的強度和耐腐蝕性。泵體的設計符合流體力學原理，能夠使液體在泵內順暢流動，減少水力損失，提高泵的效率。泵體的結構緊湊，重量輕，便于安裝和維護。

??2. 葉輪：葉輪是泵的核心部件，直接影響泵的流量、揚程和效率等性能參數。ISG管道離心泵的葉輪采用閉式或半閉式結構，經過精密加工和動平衡測試，具有良好的水力性能和穩定性。葉輪的材質根據輸送介質的性質可選用鑄鐵、不銹鋼等，以滿足不同工況的需求。

??3. 軸和軸承：泵軸采用優質碳素鋼或合金鋼制造，具有足夠的強度和剛度，能夠承受泵運行過程中的各種載荷。軸承選用滾動軸承，具有良好的耐磨性和潤滑性能，能夠保證泵軸的平穩轉動。軸承的潤滑方式分為脂潤滑和油潤滑兩種，用戶可根據實際使用情況進行選擇。

??4. 密封：密封是保證泵正常運行的關鍵環節之一，ISG管道離心泵采用機械密封或填料密封兩種方式。機械密封具有密封性能好、泄漏量小、使用壽命長等優點，適用于對泄漏要求較高的場合；填料密封則具有結構簡單、更換方便等特點，適用于一些對密封要求不是特別嚴格的場合。用戶可根據輸送介質的性質、工作壓力等因素選擇合適的密封方式。

ISG管道離心泵的工作原理基于離心力的作用。當泵啟動后，電機帶動葉輪高速旋轉，葉輪中的液體在離心力的作用下被甩向葉輪邊緣，然后進入泵體的蝸殼通道。在蝸殼通道中，液體的流速逐漸降低，壓力逐漸升高，最終以較高的壓力從泵的出口排出。與此在葉輪中心處形成低壓區，吸液池中的液體在大氣壓的作用下，通過吸入管道不斷地流入葉輪中心，從而實現液體的連續輸送。

1. 安裝前準備

????在安裝ISG管道離心泵之前，需要對安裝現場進行清理，確保無雜物和障礙物。檢查基礎的尺寸、水平度和強度是否符合安裝要求。準備好安裝所需的工具和材料，如扳手、螺絲刀、水平儀、吊裝設備等。還需要對泵進行外觀檢查，確保泵體、葉輪、軸等部件無損壞和變形。

??2. 安裝步驟

????將泵吊運至安裝基礎上，使用水平儀調整泵的水平度，確保泵的進出口法蘭處于水平狀態。通過地腳螺栓將泵固定在基礎上，并擰緊螺母。接下來，連接泵的進出口管道，注意管道的連接應牢固、密封良好，避免泄漏。在連接管道時，應避免管道對泵產生額外的應力，可采用柔性連接或設置支吊架來消除管道應力。安裝電機，并調整電機與泵的聯軸器，使其同心度符合要求。

??3. 調試

????在安裝完成后，需要對泵進行調試。向泵內注滿液體，以排除泵內的空氣。點動電機，檢查電機的轉向是否正確。若轉向錯誤，應及時調整電機的接線。接著，啟動泵，觀察泵的運行情況，檢查有無異常聲音和振動。在泵運行過程中，逐漸調節出口閥門，使泵的流量和揚程達到設計要求。檢查泵的密封情況，如有泄漏應及時處理。測量泵的各項性能參數，如流量、揚程、功率等，并與泵的性能曲線進行對比，確保泵的性能符合要求。

1. 操作注意事項

????在啟動泵之前，應確保泵內充滿液體，避免干運轉。檢查進出口閥門是否處于正確的開啟狀態，以及儀表和控制系統是否正常工作。啟動泵時，應緩慢開啟出口閥門，避免瞬間流量過大對泵造成損壞。在泵運行過程中，應密切關注泵的運行參數，如流量、揚程、功率、溫度等，如有異常變化應及時停機檢查。要定期檢查泵的密封情況，如發現泄漏應及時處理。停機時，應先關閉出口閥門，然后再停止電機。

??2. 維護保養

????定期對泵進行維護保養是確保泵長期穩定運行的關鍵。日常維護包括檢查泵的外觀是否有損壞、清潔泵體表面的灰塵和油污等。定期檢查泵的潤滑情況，及時補充或更換潤滑油或潤滑脂。要定期檢查泵的聯軸器、地腳螺栓等連接件是否松動，如有松動應及時擰緊。每隔一定時間，應對泵進行全面的檢修，檢查葉輪、軸、軸承、密封等部件的磨損情況，如有磨損應及時更換。還應定期對泵進行性能測試，以便及時發現潛在的問題并進行處理。

在ISG管道離心泵的運行過程中，可能會出現一些故障。以下是一些常見故障及其排除方法：

??1. 流量不足

????原因可能是進口閥門未完全打開、管道堵塞、葉輪磨損、泵內有空氣等。排除方法包括檢查進口閥門的開啟狀態，清理管道內的雜物，更換磨損的葉輪，排除泵內的空氣等。

??2. 揚程不夠

????可能是葉輪直徑選擇不當、轉速不足、管道阻力過大等原因導致。解決方法為更換合適直徑的葉輪，檢查電機轉速是否正常，減少管道阻力等。

??3. 電機過載

????原因可能是流量過大、泵內有異物卡住、電機故障等?？赏ㄟ^調節出口閥門減小流量，檢查泵內是否有異物并清理，檢修電機等方法來解決。

??4. 振動過大

????可能是泵與電機聯軸器不同心、軸承損壞、基礎不牢固等原因引起。排除方法包括調整聯軸器的同心度，更換損壞的軸承，加固基礎等。

??5. 密封泄漏

????如果是機械密封泄漏，可能是密封面磨損、密封件老化等原因；填料密封泄漏可能是填料壓得不緊或填料損壞。對于機械密封，可更換密封件或修復密封面；對于填料密封，可適當擰緊填料壓蓋或更換填料。

1. 在操作和維護ISG管道離心泵時，必須嚴格遵守相關的安全操作規程，確保人身安全。

??2. 泵在運行過程中，嚴禁觸摸旋轉部件，如聯軸器、皮帶輪等，以免發生危險。

??3. 在對泵進行檢修時，必須先切斷電源，并懸掛“有人工作，禁止合閘”的警示標志，防止誤操作。

??4. 如果輸送的是易燃易爆或有毒有害的液體，必須采取相應的安全防護措施，如安裝防爆電機、設置泄漏報警裝置等，確保工作環境安全。

??5. 在安裝和拆卸泵的過程中，要注意防止泵體和管道等部件掉落傷人。使用吊裝設備時，要嚴格按照操作規程進行操作，確保吊裝安全。

1. 包裝：ISG管道離心泵在出廠前均進行嚴格的包裝，以確保在運輸過程中不受損壞。泵體通常采用塑料薄膜或防銹紙進行包裹，然后裝入木箱或紙箱中。在包裝箱內，會填充泡沫、海綿等緩沖材料，以防止泵體在運輸過程中受到碰撞。包裝箱上會標明泵的型號、規格、重量、數量等信息。

??2. 運輸：在運輸過程中，應選擇合適的運輸方式和運輸工具，確保泵的安全運輸。對于小型泵，可采用汽車運輸；對于大型泵，可能需要采用火車或輪船運輸。在裝卸過程中，要使用合適的吊裝設備，嚴格按照操作規程進行操作，避免泵體受到損壞。要注意保護包裝箱，防止其在運輸過程中受到損壞。

我們為ISG管道離心泵提供完善的售后服務。在質保期內，如泵出現質量問題，我們將免費提供維修或更換服務。質保期外，我們也將為用戶提供長期的技術支持和維修服務，僅收取合理的成本費用。我們擁有專業的售后服務團隊，能夠及時響應用戶的需求，為用戶提供優質、高效的服務。如果您在使用過程中遇到任何問題，請隨時聯系我們的售后服務熱線，我們將竭誠為您服務。

以上就是ISG管道離心泵的詳細產品說明書，希望能夠幫助您更好地了解和使用該產品。在使用過程中，如有任何疑問，請隨時查閱本說明書或與我們聯系。
