TD管道泵是一種綠色環保、節能高效的管道離心泵，用于輸送不含固體顆粒的潔凈水和物理化學性質與水相似的液體。同時根據使用溫度、介質等差異，在TD高效立式管道離心泵的基礎上，調度合適的熱水、高溫、腐蝕性化工泵、油泵。該產品具有節能、低噪音、性能穩定的特點。本單位科技人員中的水泵專家選用優秀的水力模型，采用ISG離心泵的性能參數，在一般立式泵的基礎上巧妙組合設計而成。該系列產品具有高效節能、噪音低、性能可靠等優點。符合國家機械部JBu002FT53058-1993標準。產品根據ISO02858標準設計和制造。TD型管道離心泵是新一代立式單級管道離心泵，配有標準電機和機械密封。與上一代產品相比，該產品具有更寬的工作曲線范圍，更高的效率，且不易受液體中雜質的影響。該系列產品設計為頂部可拔出的管式結構，可拆下管道進行一般維護。所有系列泵均采用創新的可拆卸式機械密封，更換機械密封無需拆卸電機。

TD管道泵主要功能:

1。配備標準電機和機械密封。與同類產品相比，這類產品的結構不易受泵送液體中雜質的影響。產品設計為頂部拉出可拆卸，可以在不影響管道系統的情況下維護泵。
2、葉輪直接安裝在電動
機軸，以保證泵的同心度，從而提高泵的運行穩定性，延長泵的使用壽命。
3。軸封采用機械密封或機械密封與優質硬質合金密封圈的組合，增強了密封的耐磨性，可有效延長泵的使用壽命。
4。易于安裝和維護，無需拆卸管道系統。泵的進出口同口徑，簡化了管道的連接。
5。根據流量和揚程的需要，可采用泵的串聯和并聯運行方式。
6。根據需要，吸入口和排出口可以安裝在同一個方向或90°、180°、270°幾個不同的方向，以滿足不同的連接場合。
7。泵的揚程可以根據需要增減，結合切割葉輪直徑，不改變安裝面積，這是其他泵所不具備的。

TD管道循環泵-主要用途:

It適用于清潔、稀薄、無腐蝕性、非爆炸性和易燃性液體，不含任何可能對泵造成機械或化學損傷的固體顆粒和纖維。具體的液體要求和應用如下:但當液體為粘稠狀或濃稠狀時，泵的特性曲線會下降，能耗會增加。
液體溫度:-15℃ ~ 110℃系統極高壓力:普通型PN12 bar特殊型號為PN16 bar。

TD產品可用于以下位置:

◆主循環泵
◆混合回路中的泵
◆鍋爐混流泵
◆氣體制冷機泵
◆分流過濾泵
◆
恒壓系統用泵
◆生活熱水循環
TD管道循環泵產品用于工業。如化工、制藥、食品加工等行業。
可用于:
●原料輸送
●系統增壓
●混合回路循環泵
IV。工作條件:
1。吸入壓力≤1.0Mpa，或泵系統的極高工作壓力≤1.6Mpa，即泵的吸入壓力+泵頭≤1.6Mpa，泵的靜壓為2.5Mpa請東泉泵業TD訂貨時注明系統的工作壓力。當泵系統的工作壓力大于1.6Mpa時，訂貨時應單獨提出。因此在制造過程中泵的過流部件和連接部件使用鑄鋼材料。
2。輸送介質中固體顆粒的體積含量不超過每單位體積0.1個，粒徑為u003C 0.2mm注:如果使用的介質有細顆粒，請在訂貨時說明，以便采用耐磨機械密封。
3。環境溫度為40℃，相對濕度為95℃。
注:如果使用的介質帶有細顆粒，請在訂貨時說明，以便廠家采用耐磨機械密封。
V。結構描述:
1。泵和馬達具有相同的端蓋，因此軸向尺寸縮短，結構簡單。
2。泵體上設有測壓孔和排水孔。
3。泵體上設有排氣閥，可在工作前將泵內的空氣排出。
4。泵體底部設有安裝底板和螺栓孔，以保證整個機組的穩定安裝。

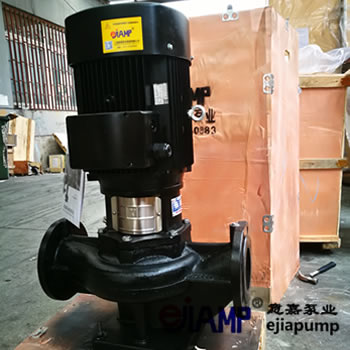

TD單級管道離心泵
TD帶標準電機的單級管道離心泵
和機械密封。與同類產品相比，這類產品的結構不易受泵送液體中雜質的影響。
該產品設計為可拆卸，頂部拉出，可以在不影響管道系統的情況下維修泵。TD125和TD150產品同時提供加長軸結構和可拆卸結構。TD200上的所有產品均采用可拆卸結構。更換機械密封時不需要拆卸電機。

TD管道離心泵性能參數：

安裝條件
產品有不同的安裝要求。具體安裝要求如下:
1。系統管道具有支撐泵的能力，2.2KW以下包括2.2kW電機的泵可直接懸掛在管道內；當管道不具備支撐泵的能力或泵電機功率大于2.2kW時，必須將泵安裝在支架或底板上。
2。2.2kW及以下的泵，包括2.2kW電機，可水平或垂直安裝在管道上；2.2kW以上電機的泵只能安裝在垂直于管道的位置。
3。泵的安裝應保證泵在使用時，系統管道的張力不會傳遞到泵體上。
4。為了保證電機的正常運行，泵應安裝在有足夠冷卻的環境中，冷卻空氣的溫度不應超過40℃。
5。如果泵安裝在室外，必須提供合適的蓋子以防止電氣部件進水或冷凝。
6。為了便于泵的檢查和維修，泵的上下必須有足夠的空間。電機小于5.5kW時，最小距離為300mm電機大于5.5kW(含5.5kW)時，最小應預留1000mm。
7。為了防止噪音和振動，確保最佳運行效果，泵應安裝減震底座。一般采用水混底座，底座重量應大于或等于泵重量的1.5倍。
8。為了滿足客戶的不同需求，TD32~TD150產品分為帶底板和不帶底板兩種。
兩種。
產品組合
產品采用電機和泵分離式結構，泵部分采用抽出式設計。所有這些產品都配有標準電機和機械密封。該電機是一種全封閉氣冷標準電機。主要尺寸符合JBu002FT8680標準。
產品的泵體相當于一段管道。維修泵時，可用盲板法蘭堵住泵體，以免影響系統的正常運行。
產品連接法蘭的尺寸符合GBu002FT17241.6或ISO7005-2u002FDIN2501標準中PN16的相關規定。
產品的進出口直徑符合相關標準尺寸。
產品的泵頭是連接電機和泵的裝置。泵體與泵體之間的密封采用O型圈。
